家用配电箱正规接线方法

随着家庭对配电箱知识的不断丰富，许多家庭选择自己进行接线工作。然而，由于缺乏专业施工经验，非专业的接线方式往往导致配电箱出现问题。本文旨在为大家提供最正规的家用配电箱接线方法，让您也能轻松掌握接线技巧。

首先，确保在接线前准备好所需设备，如测量电路额定电流和工作电压的工具。或者，您可以根据家庭电路的实际情况选购一个合适的配电箱，并预先设计好接线图。

其次，务必熟悉配电箱的接线图设计。正确区分零线和火线至关重要，因为接错可能导致电源无法正常工作。通常，配电箱上的漏电开关会明确标出零线和火线的位置，其中N代表零线，L代表火线。

最后，根据预先设计好的接线图进行施工。在配置配电箱时，应尽量选择与家庭用电电路电流和电压相匹配的型号和规格，以确保安全、高效的接线。

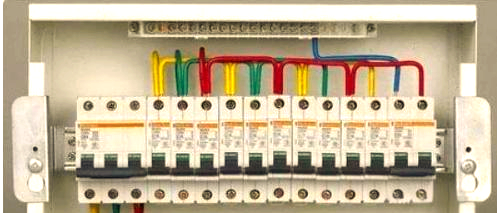

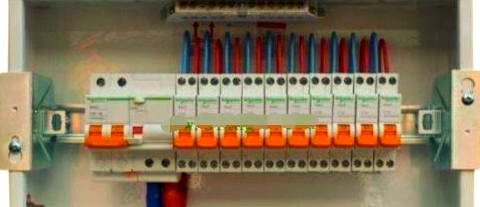

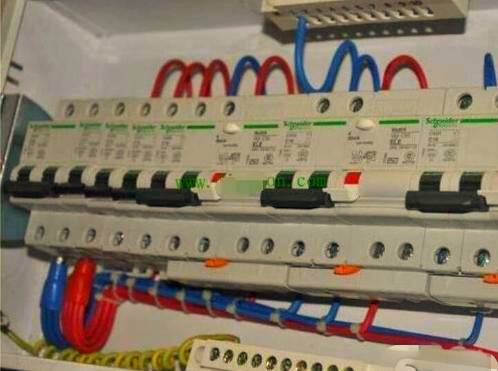

接下来，我们将展示几个正确接线的家用配电箱实例，供您参考：


最后，我们来总结一下家用配电箱接线过程中的几个关键注意事项：

1. 线路布置应遵循横平竖直的原则，同时要确保线路不会出现90°的折弯，以保持线路的流畅性。
2. 在接线时，出线应避免与进线交叉，可以选择从断路器的后方进行走线。若后方空间不足，可在主开关与首个支路断路器之间预留出1极（即18mm）的距离用于走线，并在此位置加装盖板进行保护。
3. 引出的线路数量应与支路断路器的数量相匹配。若引出的线路过多，建议在此处压接线鼻子并包裹热缩套，然后再接到主开关的下口，以确保接线的规范与安全。


家用配电箱的安装方法与步骤详解

首先，我们来了解家用配电箱的安装方法与步骤。这涉及到明装与暗装两种不同的安装方式，每种方式都有其特定的要求和步骤。

对于明装配电箱，一般采用开脚螺栓或胀管螺栓进行固定。在安装时，需要确保螺栓的长度足够，以覆盖埋入深度、箱底板厚度、螺帽和垫圈的厚度，并留出适当的“出头余量”。如果配电箱较小，也可以在安装处预埋木砖，然后用木螺钉进行固定。

对于暗装配电箱，需要在砌墙时预留孔洞，其尺寸应稍大于配电箱的长和宽，并考虑抹灰的厚度。在嵌入配电箱时，应确保箱体与墙之间填满混凝土，从而将其牢固固定。

安装过程中，还需注意配电箱的稳固性和垂直度。配电箱应横平竖直，垂直偏差不应超过3mm。暗装时，配电箱四周应紧贴墙面，无空隙存在。同时，箱体与建筑物的接触部分应涂抹防腐漆以保护其不受腐蚀。

此外，配电箱内的熔断器、电源线等部件的安装也有严格的要求。例如，螺旋式熔断器的电源线应接在中间触点端子上，负荷线则接在螺纹端子上，以确保在装卸熔芯时不会触电。瓷插式熔断器则应垂直安装。

最后，导线引出面板时，面板线孔应光滑无刺，金属面板则应装设绝缘保护套。金属壳配电箱的外壳必须可靠接地或接零，以确保使用安全。
