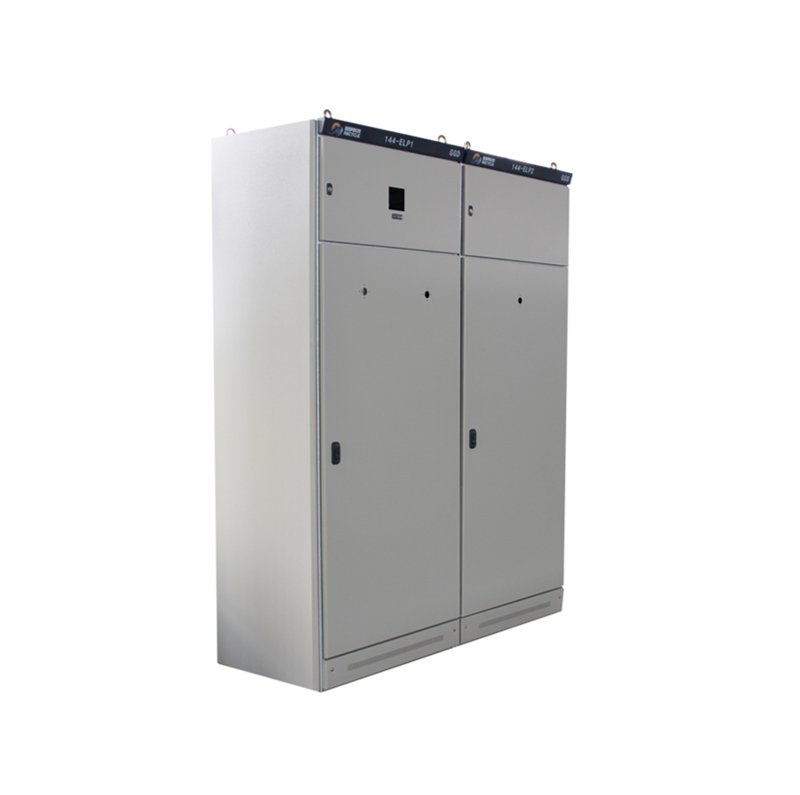

高低压配电柜实拍图集：工程交付全流程六步拆解

在工程电气设备领域，一张实拍图胜过千言万语。高低压配电柜的交付并非简单出货，而是从设计、生产到质检、安装的系统工程。本文将以科发电气某大型工业项目为例，通过实拍图集六步拆解从图纸到通电的全流程，帮助工程采购和技术人员直观理解交付关键节点。

第一步：图纸核验与元件排布。实拍图显示，工程师在装配前需逐一核对一次系统图与二次原理图，确保断路器、互感器等关键元件的型号与图纸一致。这一步的失误将直接导致返工，因此科发电气采用双人复核机制，并在柜体内部张贴二维码，扫码可调取元件清单与合格证。

第二步：主母线加工与绝缘处理。实拍细节呈现了铜排的折弯、冲孔及热缩套管包裹过程。高低压柜的母线搭接面必须光滑平整，且需涂抹导电膏以降低接触电阻。科发电气采用数控母线加工中心，误差控制在±0.2mm以内，确保大电流负载下的温升符合国标。

第三步：一次回路接线。实拍图展示了主回路电缆从进线端到出线端的走向，要求横平竖直、绑扎牢固。注意观察电缆标识：黄绿红三色代表A/B/C三相，N线为淡蓝，PE线为黄绿双色。布线完成后需进行绝缘电阻测试（>1000MΩ/V），防止短路隐患。

第四步：二次回路布线。这是避免控制混乱的核心。实拍图中，控制线采用多芯屏蔽电缆，并按编号套入线号管。PLC、仪表等精密元件需远离强磁干扰源，且二次回路必须与一次回路保持物理隔离。科发电气要求每个端子排预留20%备用点位，便于后期扩展。

第五步：通电调试与保护整定。实拍视频截图显示了高精度继保仪的操作界面。调试人员需对过流、速断、零序保护进行定值校验，确保在故障时断路器能准确跳闸。同时需模拟合分闸操作，验证机械联锁与电气联锁的可靠性。这一步通常耗时最长，也是检验柜体质量的关键。

第六步：出厂检验与包装发运。最终实拍图拍摄了耐压测试仪与接地电阻测试仪的数据记录。所有柜体均需通过工频耐压（2.4kV/1min）和冲击耐压试验。包装时采用防潮膜加木箱加固，并在柜门粘贴“易碎勿压”警示标签。随箱文件包含合格证、试验报告及操作手册，确保现场开箱即用。
